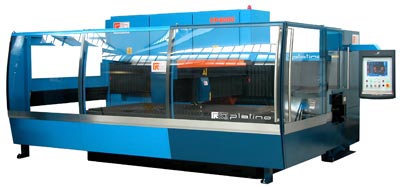

유연성(Flexibility)은 판금분야의 필요에 의해서 디자인되고 개발된 2D레이저 장비인 PLATINO를 한마디로 대변하는 특징입니다.
PLATINO는 다양한 종류의 재질 및 두께를 수동 조작없이 빠르고 정밀하게 가공합니다. 튜브 가공은 별도의 셋업시간없이 바로 전환이 가능합니다.
두 가지 크기 (1530 및 2040)로 제공되며, 레이저 출력은 2500W 에서 4000W까지 선택할 수 있으므로, 가능한 모든 어플리케이션에 적합합니다.
PRIMA INDUSTRIE의 오랜 경력과 노하우로 만들어진 PLATINO는 매우 안정적인 장비이며, 소량생산부터 양산시스템까지도 믿고 맡길 수 있습니다.
PLATINO의 훌륭한 접근성은 고객의 필요에 따라서 다양한 확장이 가능합니다: 심플한 팔레트 체인저에서부터, 자동 핸들링 및 재료 저장타워까지.
PLATINO의 주요 기능:
다이나믹한 이동속도: 최대 속도 140m/min, 가속도12m/s²
플라잉 옵틱스(Flying optics): 가공물은 전체 과정동안 고정된 채 움직이지 않습니다
단일체 구조: 모든 요소들이 이동이 편리한 한 구조물에 내장되어 있습니다
최소화된 부피
화강암재질의 베이스: 훌륭한 진동흡수력 및 열에 대한 안정성
알루미늄 케리지: 기계적인 견고함 및 안정성을 높여주고, 중량을 줄여줍니다
간단하고 빠른 설치 및 위치이동 (기초공사가 필요없음)
3면에서의 완전한 접근성을 제공합니다 (후판가공시 용이함)
매우 효율적인 연기 배출 및 필터링 기능
PRIMACH-20L CNC:
- 웹기술과 Windows® 운영체제로 구현되는 MMI
- 일반 PC 및 LINUX 운영체제 기반의 수치 제어 (numerical control)
- 15" 평면 터치 스크린
- TOB - Technological Tables on Board (방대한 기술자료들이 포함)
오프라인 프로그래밍 소프트웨어 PICAM
자동 또는 프로그래밍이 가능한 초점 위치
5" 및 7.5" 렌즈로의 신속한 교체
충돌을 방지하는 안전 장치들 (SIPS)
거리 측정 센서(Capacitive sensor)
센서에 의한 철판 위치 감지장치
특수한 재료를 위한 고압 커팅 키트
장비 본체에 통합되어 있는 레이저 제네레이터 (어플리케이션에 따라서 2500W부터 4000W까지 선택가능)
PLATINO의 주요 옵션:
두꺼운 재료 가공을 최적화하는 고속관통(Quick Piercing) 및 LPM(Laser Piercing Monitor) 시스템
매우 두꺼운 재료의 가공을 위한 10" 렌즈
자동 팔레트 체인저
가공물 로딩장치
프리마서버(PrimaServer): 모듈식이며, 다양하게 적용이 가능한 자동 재료 핸들링 시스템
튜브 및 프로파일 가공을 위한 회전 축 (CNC lathe)
고급 프로그래밍 S/W 패키지 (nesting 및 "common edge" cutting)
고객들이 PLATINO를 선택하는 이유들
우수한 성능: 높은 다이나믹, 훌륭한 커팅 품질, 가장 높은 정확도

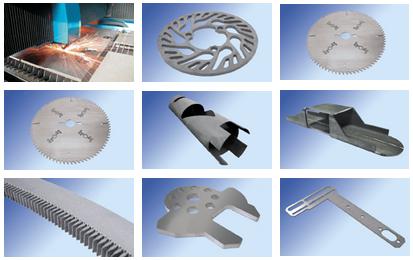

높은 어플리케이션 유연성: 다양한 두께 및 재질의 커팅과 튜브 가공성
PRIMA INDUSTRIE 장비를 장시간 무인생산공정으로 사용하는 많은 고객들이 인정한 높은 안정성
최대한의 컴팩트함: 전체 부피를 최소화하고, 설치/이동이 매우 간편함 (기초공사 필요없음)
플라잉 옵틱스(Flying optics): 가공물의 무게에 구애받지 않는 정밀도 및 속도
로딩/언로딩 또는 유지보수시 매우 편리한 전체 접근성(accessibility)
칸티레버 구조(Cantilevered structure)로 어떠한 경우에든지 안정된 기계적 특성을 갖습니다
모듈성: 고객의 필요에 따라서 다양한 옵션 및 레이아웃의 선택이 가능함
실력있고, 효율적이며, 신속하게 문제점을 해결하는 고객 지원 서비스
저렴한 가동비용
TECHNICAL SPECIFICATIONS
WORK VOLUME
X (mm)
Y (mm)
Z (mm)
PLATINO 1530
3000
1500
150
PLATINO 2040
4000
2000
150
MAXIMUM SPEED
PLATINO 1530
100 m/min (maximum combined speed of axes 140 m/min)
PLATINO 2040
80 m/min (maximum combined speed of axes 110 m/min)
MAXIMUM ACCELERATION
1,2 g (single axis)
LINEAR AXIS RESOLUTION
0,001 mm
ACCURACY (*):
X, Y, Z
• according to VDI/DGQ 3441 standards
• length of measuring: complete stroke
Positioning accuracy (Pa): 0,03 mm
Repeatability (Ps):0,03 mm
(*) accuracy of the workpiece depends on its type, size and pre-treatment, and the conditions of application.
MAXIMUM OVERALL DIMENSION
(automatic pallet changer and protection cabin included, not including water chiller, fume extractor and photocells)
