가장 유연한 어플리케이션 적용성을 가진 레이저

세계에서 가장 빠른 2D/3D 만능 레이저 장비

DOMINO는 오늘날 산업계의 현실인 대량생산, 고효율, 다양성, 최고의 정확성을 추구하면서, 또한 비용까지 감안하여 디자인된 장비입니다.

동일한 장비에서 철판 또는 3차원 파트를 자르고 용접하며, 용접준비를 위해서 면취(bevel cut)까지 작업하고, 튜브까지도 가공할 수 있습니다. DOMINO는, 2D 레이저 장비의 높은 역동성을 지님과 동시에, 최소한의 공간만을 차지하는 5-축 레이저 장비입니다.

새로운 DOMINO의 직접구동식 (direct-drive) 헤드는 이동속도가 매우 빠르며, 극도의 정밀성을 가져서, 최고의 커팅 품질을 구현합니다.

DOMINO는 초첨 위치를 자동으로 제어하는 F-축이 장착된 유일한 5-축 장비입니다. 이 기능은 전체 작업량에 있어서, 서로 다른 재질과 두께의 가공을 연속적으로 작업할 수 있도록 해 줍니다. 신속 툴 체인지 시스템으로 인해, DOMINO의 헤드는 모든 종류의 가공으로 변환시에 쉽고 빠르게 재설정이 가능합니다.

DOMINO의 주요 기능:

  • 최고 축 이동 속도: 150m/min; 최대 가속도: 2g (다중 축의 경우)
  • 2D 및 3D 가공이 가능한 진정한 5-축 장비
  • 플라잉 옵틱스(Flying optics): 가공시에 작업물은 고정되어 있음
  • 단일체 구조: 모든 요소들이 이동이 편리한 한 개의 블록에 내장되어 있음
  • 극소화된 부피
  • 쉽고 빠른 설치 및 자리 이동 (기초공사가 필요없음)
  • 훌륭한 접근성: 작업물은 옆면, 전면부, 또는 윗쪽에서도 로딩/언로딩이 가능함
  • 화강암 베이스: 최고의 진동 흡수력과, 열에 대한 안정성을 보장
  • 알루미늄 캐리지: 높은 기계적 견고함과 안정성을 제공하도록 디자인됨
  • 직접 구동 방식(Direct-drive) 헤드: 다이나믹한 이동, 정확성, 백래쉬(backlash) 및 마모가 없음
  • 대형 윈도우들이 장착된 완전 밀폐형 캐빈
  • 3D 작업물 지지용 바가 있는 "퍼키어-배드(Fakir-bed)"
  • 효율적인 연기 배출 및 필터링 기능
  • P20L CNC, 32비트, Windows NT®, 평면 터치 스크린
  • 자동 또는 프로그래밍으로 초점 위치를 제어하는 F-축
  • 거리 측정 센서 (Capacitive sensor)
  • Fulltracking 기능
  • 자율 학습 모드에 의한 3D 프로그래밍
  • 2D 프로그래밍을 위한 CAD/CAM 소프트웨어 "PICAM"
  • SIPS: 충돌시에 헤드를 보호하기 위한 안전 장치
  • 특수한 재료을 위한 고압 커팅 키트
  • 어플리케이션에 따라 3000W 부터 4000W 중에서 선택이 가능한 레이저 제네레이터

DOMINO의 주요 옵션:

  • 간단형(Light Duty) 및 "HOW" (Hands Off Welding, 원거리 용접)용 헤드
  • 작업시간을 획기적으로 줄여주는 레이저 관통 모니터 (LPM, Laser Piercing Monitor)
  • 생산성 확대를 위한 자동 팔레트 체인저
  • 로딩 작업을 자동으로 수행하는 철판 로딩기
  • 프리마서버(PrimaServer): 모듈식이며, 다양하게 적용이 가능한 자동 재료 핸들링 시스템
  • 원형, 또는 사각형 튜브 가공을 위한 CNC 회전 축
  • 오프라인 프로그래밍을 위한 3D CAD/CAM 소프트웨어
  • 자율 학습 프로그래밍을 매우 쉽게 해주는 Autosquare, Shapestoring, 및 Skating 소프트웨어 기능들
  • 자재원가 및 생산성을 최적화해주는 Nesting, Common Cut 등의 2D 소프트웨어 패키지
  • 면취 (Bevel Cut) 모듈



고객들이 DOMINO를 선택하는 이유들

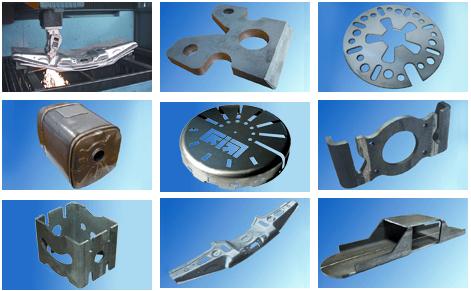

  • 훌륭한 유연성: 철판 절단, 3D 절단, 면취, 용접, 튜브 절단
  • 두꺼운 재료에서도 유지되는 최고의 커팅 품질과 높은 정밀도
  • 3D 장비에 적용된 평면배드 타입의 훌륭한 다이나믹스
  • 양산 가공에 쓰이고 있는 많은 수의 PRIMA INDUSTRIE의 레이저 장비들이 보여주는 우수한 안정성
  • 3D 장비로써 보여줄 수 있는 업계 최고의 성능
  • 플라잉 옵틱스(Flying optics): 가공물의 무게에 구애받지 않는 정밀도 / 테이블 이동방식 시스템과 비교했을 때, 심플하고 경제적인 거치대 구조 및 간편한 생산품목의 변경
  • 매우 편리한 접근성, 컴팩트한 크기, 간편한 설치작업
  • 장기간, 대량 생산 시에도 기계적인 안정성을 보장하는 구조적 디자인
  • 모듈성: 고객의 필요에 따라서 다양한 옵션 및 레이아웃의 선택이 가능함
  • 실력있고, 효율적이며, 신속하게 문제점을 해결해주는 고객 지원 및 부품 서비스
  • 저렴함 가동 비용





TECHNICAL SPECIFICATIONS
WORK VOLUME
X Y Z
mm
3000
mm
1500
mm
400
ROTARY AXES
A 360° continuous (without limitation)
B
± 135° continuous (with respect to the vertical)
MAXIMUM SPEED
X,Y 100 m/min
Z 50 m/min
X,Y,Z maximum combined: 150 m/min
A,B 540°/s (1.5 revs per second)
MAXIMUM ACCELERATION
X, Y, Z 1.2g
A, B 0.8 g @ TCP
LINEAR AXIS RESOLUTION
0.001 mm
ACCURACY



X, Y, Z A, B
•according toVDI/DGQ
3441 standards

•measuring length: complete
stroke

Positining
accuracy
(Pa):0,03mm

Repeatability
(Ps): 0,03 mm
(Pa): 0,015°




(Ps): 0,005°
(*) the accuracy of the workpiece depends on its type, size and pre-treatment,
as well as on the application conditions
OPTIONAL ROTARY AXIS (LATHE)
FOR ROUND, SQUARE AND RECTANGULAR TUBE
- minimum diameter
(manual/pneumatic)
25/38 mm
- maximum diameter 300 mm
- workpiece diameter from 38 mm to 300 mm
MAXIMUM OVERALL DIMENSIONS
(automatic pallet changer and protection cabin included, not including water chiller, fume extractor and photocells)
Length
mm
9500
Width
mm
3450
Height
mm
3400
WEIGHT
~12,000 kg
COLOURS
Fixed parts: RAL 5012 - RAL 5001
Moving parts: RAL 2008
