일반정보 - 자동화 소개 - 기능 및 옵션
FINN-POWER의 단독 작업센터 “E”는 Economy(경제성), Ergonomics(인체공학적), Ecology(환경친화적)의 조화를 의미하는 ECOPUNCH라고 하는 컨셉을 기초로 하고 있습니다.
- 서보 타입의 컨트롤: 펀칭과 포밍 스트로크가 NC에 의해 제어되는 축이 됨
- 200 kN 의 펀칭 힘
- 극도로 정확한 펀칭과 포밍의 정확성
- 완벽한 툴 얼라인먼트를 위한 견고한 “O” 타입의 프레임
- 최신 툴링 옵션들과의 호환성
- 최대 200개의 툴이 장착가능한 터렛 (인덱스 툴은 80개 까지)
- 더 다양한 펀칭을 위한 멀티툴(MultiTools®)
- 사용하기 쉬운 MMI 및 터치스크린
- ISC (Intelligent Stroke Control, 지능형 스트로크 제어 기능)
- 16mm 높이까지 가공이 가능한 업포밍(up forming)
- NC에 의해서 제어되는 포밍 스트로크; 재연성 0.01mm
- 단계적 포밍(progressive forming) 및 벤딩 가공
- 나사선 가공을 위한 탭핑 유니트를 추가 가능
- 대형 가공품 배출구
- PCS (Programmable Clamp Settings, 프로그래밍이 가능한 클램프 설정)
- 수동 로딩용 롤러가 장착된 브러시 테이블
최대 200 개의 툴
터렛의 레이아웃은 고객의 사양에 맞춰집니다. 다양한 툴 홀더 사이즈들이 스테이션 간에 변경되거나 교체될 수 있습니다. Thick turret 툴링 스타일이 사용되며, 많은 경우, 현재 보유하고 계신 툴링을 사용하실 수 있을 것입니다. 최대 10개의 인덱스 스테이션이 추가될 수 있습니다. (옵션)
멀티툴(Multi-Tool®)은 한 터렛에서 동시에 최대 200개의 툴을 사용할 수 있는 놀라운 확장성을 가능케 해 줍니다. (인덱스형 또는 고정형 멀티툴이 가능합니다)

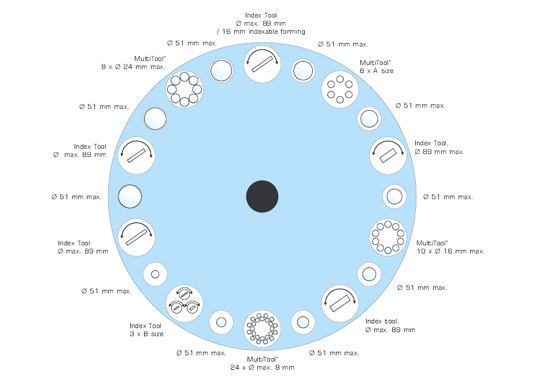

고객 특화된 터렛 레이아웃의 예. 총 66개의 툴이 있으며, 그 중의 6개의 인덱스 툴과 한개의 높은 포밍 가공용 인덱스 툴이 있습니다.
점점 더 다양해지는 요구사항들 - 모듈형 옵션이 그 해결책을 드립니다.
FINN-POWER의 잘 알려진 유연성 및 다재다능함의 원천중의 하나는 바로 고객마다의 특별한 사양들에 맞출 수 있는 다양한 옵션 장비들입니다. 모든 장비들은 표준형 모듈들을 추가하여, 고객의 요구에 정확하게 맞춰서 커스터마이즈가 가능합니다.

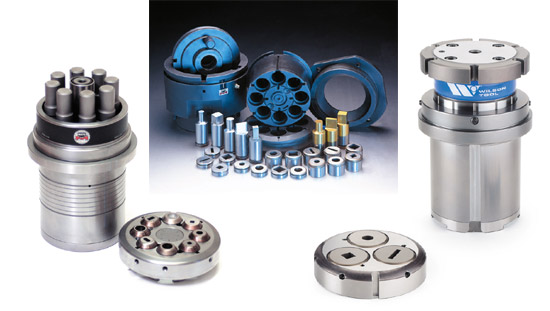

멀티툴(Multi-Tool®) 스테이션
멀티툴 테크놀로지의 최근 개발성과로써, 드롭인(drop-in) 스타일의 멀티툴을 D-사이즈 인덱스 툴 홀더에 사용가능하게 되었습니다. 본 시스템은 FINN-POWER와 Wilson Tool International 및 Mate Precision Tooling의 협력으로 개발되었습니다.
탭핑, 포밍 및 마킹
 |

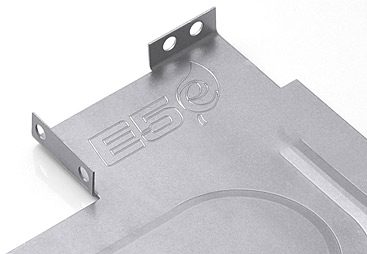

최신 포밍(forming) 솔루션
철판의 포밍 방식 중 보다 안전하고 자연스러운 해결책은 철판의 아래쪽에서 성형하는 방식입니다. 서보 구동형 다이 홀더와 다이를 사용하여, 기존 방식의 포밍 다이의 문제점들 (철판의 스크레치, 충돌, 가공품의 변형 등)을 자동으로 해결해줍니다. |
다양한 탭핑 솔루션
다재다능한 탭핑 기능들은 서보 방식의 6 스테이션 가진 탭핑 유니트 TU6, 또는 FINN-POWER와 Mate Tooling이 공동 개발한 EasyTap™중에서 선택 가능합니다.
조작이 쉽고 간단합니다
 |

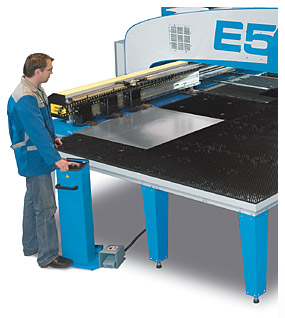

쉬운 로딩 기능들
소형의 미리절단된 철판을 가공하던지, 또는 전체 크기의 철판을 가공하던지, 작업물의 로딩은 간단한 버튼 조작으로 이루어지며, 테이블 모서리에 있는 4개의 게이지 핀에 의해 고정되게 되어 있습니다. 철판 받침대는 테이블 안에서 위로 올라와서 무거운 철판의 포지셔닝을 도와줍니다.
대형 가공품 배출구
 |
|
