±.0002” (3-시그마) 재연성(repeatability)의 램 이동 |
|
|
|
램과 백게이지의 매우 빠른 속도 |
|
|
|
터치스크린 인터페이스, 3D 뷰 기능 |
|
|
|
벤딩 시뮬레이션 소프트웨어 (컨트롤 및 오프라인) |
|
|
|
다이나믹 두께 보정(Dynamic Thickness Compensation) |
|
|
|
볼트-온 램 노즈(Bolt-on Ram Noses)를 이용한 섹션형 툴링 |
|
|
|
정밀한 5축 백게이지 |

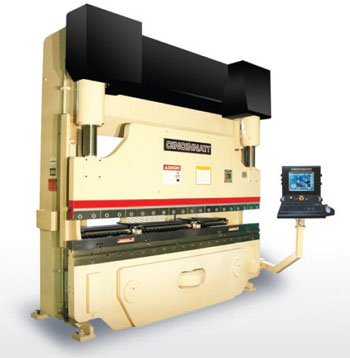

빠른 속도는 더 많은 생산량을 의미합니다. 빠른 속도를 구현하기 위해서, CINCINNATI는 절곡기 디자인에 있어서 많은 업적을 이루었습니다. MAXFORM은 이러한 성과들이 적용되어 자사의 어떠한 절곡기보다도 뛰어나고 진보한 절곡기로 태어났습니다. 90톤 부터 350 톤까지의 모델들이 있으며, 최대 14' (4200mm) 길이까지 제공되고 있습니다. MAXFORM은 빠른 프로그래밍, 신속한 셋업, 그리고 빠른 사이클 속도로써, 최대한의 생산성을 제공합니다. 터치스크린 컴퓨터 컨트롤을 이용한 간편한 파일 관리와 각각 저장된 프로그램에 포함되어 있는 자세한 셋업 정보를 제공함으로써 언제나 균일한 제품 품질을 얻을 수 있습니다. 작업자는 3차원 모델 뷰를 통해서 각각의 절곡 시퀸스 스텝에 대해 안내를 받으면서 작업하게 됩니다.
MAXFORM을 위해서 특별히 추가된 기능들에는, 고속의 유압 시스템, 열처리된 볼트-온 램 노즈(bolt-on ram nose)를 이요하는 정밀한 분리형 툴링, 그리고 고속 리니어 모터 구동 방식의 6축 백게이지 옵션 등이 있습니다. 만일 생산성 향상이 귀하가 갖고 있는 숙제라면, MAXFORM이 그 해결책입니다.
 |
 |
적응형(Adaptive) 옵션을
끈 상태로 가공한 경우 |
적응형(Adaptive) 옵션이
작동되는 상태로 가공한 경우 |
다이나믹 두께 보정(Dynamic Thickness Compensation) 기능은 AUTOFORM 및 MAXFORM에서 기본적으로 제공되는 기능이며, 생산 시에 재료의 두께 변화를 측정하고 자동으로 보정해줌으로써, 제품의 각도 품질을 균일하게 유지시켜 줍니다.
적응형 가공(Adaptive Forming)은 옵션 기능으로써, 재료의 두께와 강도의 변화를 모두 감지하고 보정해 주는 기능을 제공합니다. 두 기능 모두 작업자가 기계를 자주 조정해주어야 하는 불편함을 없앰으로써, 높은 생산성을 가질 수 있도록 해 줍니다.
다이나믹 두께 보정(Dynamic Thickness Compensation) 및 적응형 가공 (Adaptive Forming)은 추가적인 프로브(probe)나 센서가 필요없으며, 기본 에어 벤딩 툴링만 가지고 구현됩니다. 인코더와 하우징에 장착된 응력 게이지(strain gage)들이 스트로크시의 램의 위치와 톤수를 측정합니다. 이로써, 재질의 두께와 강도를 계산하는 제어가 가능하며, 램의 반전 위치를 자동으로 조정하게 됩니다.
 CINCINNATI INCORP.의 벤딩 시뮬레이션 모듈은, 금속 가공 분야에서 찾아보기 힘든, 최대한 사용자 친화적이면서, 또한 기능이 막강한 오프라인 절곡기 프로그래밍 소프트웨어입니다. 벤딩 시뮬레이션 모듈은 MAXFORM, AUTOFORM, PROFROM 과 같은 CINCINNATI의 CNC 절곡기 모델들의 오프라인 프로그래밍에 사용될 수 있습니다. 아래 링크를 클릭하여, 소개 데모를 다운로드 받으시기 바랍니다.
벤딩 시뮬레이션 모듈 - 소개 패키지
 15.3 MB
| Model |
Dist. between housings- In. |
Close Height - in. |
Stroke Length - in. |
Open Height - in. |
App. Speed - ipm. |
Forming Speed - ipm. |
Return Speed - ipm. |
Motor - HP |
Domestic Shipping Weight - lbs |
| 90MX6 |
78.5 |
7 |
8 |
15 |
700 |
1 - 75 |
1 - 565 |
20 |
14,300 |
| 90MX8 |
102.5 |
7 |
8 |
15 |
700 |
1 - 75 |
1 - 565 |
20 |
16,800 |
| 90MX10 |
126.5 |
7 |
8 |
15 |
700 |
1 - 75 |
1 - 565 |
20 |
19,300 |
| 135MX6 |
78.25 |
7 |
8 |
15 |
700 |
1 - 55 |
1 - 540 |
25 |
15,800 |
| 135MX8 |
102.3 |
7 |
8 |
15 |
700 |
1 - 55 |
1 - 540 |
25 |
18,000 |
| 135MX10 |
126.3 |
7 |
8 |
15 |
700 |
1 - 55 |
1 - 540 |
25 |
20,800 |
| 135MX12* |
150.3 |
7 |
8 |
15 |
700 |
1 - 55 |
1 - 540 |
25 |
24,800 |
| 175MX6 |
78.75 |
7 |
10 |
17 |
600 |
1 - 45 |
1 - 485 |
25 |
19,500 |
| 175MX8 |
102.8 |
7 |
10 |
17 |
600 |
1 - 45 |
1 - 485 |
25 |
22,000 |
| 175MX10 |
126.8 |
7 |
10 |
17 |
600 |
1 - 45 |
1 -485 |
25 |
25,500 |
| 175MX12* |
150.8 |
7 |
10 |
17 |
600 |
1 - 45 |
1 - 485 |
25 |
30,000 |
| 230MX6 |
78.5 |
7 |
10 |
17 |
600 |
1 - 35 |
1 - 430 |
25 |
23,500 |
| 230MX8 |
102.5 |
7 |
10 |
17 |
600 |
1 - 35 |
1 - 430 |
25 |
26,300 |
| 230MX10 |
126.5 |
7 |
10 |
17 |
600 |
1 - 35 |
1 - 430 |
25 |
30,200 |
| 230MX12* |
150.5 |
7 |
10 |
17 |
600 |
1 - 35 |
1 - 430 |
25 |
34,500 |
| 350MX8* |
102 |
8 |
10 |
18 |
300 |
1 - 30 |
1 - 330 |
30 |
35,300 |
| 350MX10* |
126 |
8 |
10 |
18 |
300 |
1 - 30 |
1 - 330 |
30 |
39,600 |
| 350MX12* |
150 |
8 |
10 |
18 |
300 |
1 - 30 |
1 - 330 |
30 |
45,000 |
* 바닥에 슬롯(slot)을 필요로 합니다. |
