±.0004” (3-시그마) 재연성(repeatability)의 램 이동 |
|
|
|
터치 스크린 인터페이스, 3D뷰 보기, 키보드, 각종 버튼들 |
|
|
|
벤딩 시뮬레이션 소프트웨어 (컨트롤 및 오프라인) |
|
|
|
최대 6축 까지의 백게이지 옵션 |
|
|
|
다이나믹 두께 보정 기능 (Dynamic Thickness Compensation) |
|
|
|
|

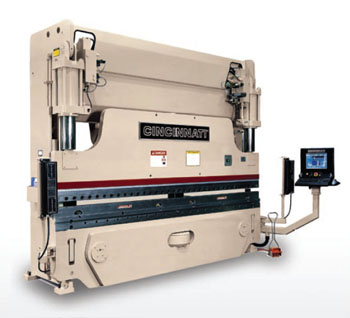

CINCINNATI AUTOFORM+ CNC 절곡기는 정밀한 가공 능력과 최신의 컨트롤 테크놀로지가 조합된 절곡기입니다. AUTOFORM+ 는 매우 다재다능합니다. 철판 및 기타 판재를 다룰 수 있고, 복잡하거나 심플한 부품들도 최고의 정밀도를 갖도록 가공할 수 있습니다. 미국 스타일 및 유럽 스타일의 절곡기 툴링을 모두 수용할 수 있도록 되어 있습니다.
정확한 절곡기는 정밀한 레벨링(leveling) 시스템이 필요합니다. AUTOFORM+ 는 각각의 측면 하우징에 0.00002" (0.5 micron) 해상도의 스케일 인코더를 장착하여 초정밀 레벨링을 가능하게 하였습니다. 램(ram)의 재연성(repeatability)은 최대 속도로 가공 시에도 전체 길이에 대해서 ± 0.0004" (3-시그마) 에 부합되도록 검증된 이후에 납품하게 됩니다.
60 톤부터 350 톤까지의 모델들이 있으며, 이 외의 대형 모델들은 주문 제작이 가능합니다. 다양한 옵션들과 백게이지들, 절곡기 툴링들이 고객의 다양한 요구사항에 부합될 수 있도록 준비되어 있습니다.
 |
 |
적응형(Adaptive) 옵션을
끈 상태로 가공한 경우 |
적응형(Adaptive) 옵션이
작동되는 상태로 가공한 경우 |
다이나믹 두께 보정(Dynamic Thickness Compensation) 기능은 AUTOFORM 및 MAXFORM에서 기본적으로 제공되는 기능이며, 생산 시에 재료의 두께 변화를 측정하고 자동으로 보정해줌으로써, 제품의 각도 품질을 균일하게 유지시켜 줍니다.
적응형 가공(Adaptive Forming)은 옵션 기능으로써, 재료의 두께와 강도의 변화를 모두 감지하고 보정해 주는 기능을 제공합니다. 두 기능 모두 작업자가 기계를 자주 조정해주어야 하는 불편함을 없앰으로써, 높은 생산성을 가질 수 있도록 해 줍니다.
다이나믹 두께 보정(Dynamic Thickness Compensation) 및 적응형 가공 (Adaptive Forming)은 추가적인 프로브(probe)나 센서가 필요없으며, 기본 에어 벤딩 툴링만 가지고 구현됩니다. 인코더와 하우징에 장착된 응력 게이지(strain gage)들이 스트로크시의 램의 위치와 톤수를 측정합니다. 이로써, 재질의 두께와 강도를 계산하는 제어가 가능하며, 램의 반전 위치를 자동으로 조정하게 됩니다.
 CINCINNATI INCORP.의 벤딩 시뮬레이션 모듈은, 금속 가공 분야에서 찾아보기 힘든, 최대한 사용자 친화적이면서, 또한 기능이 막강한 오프라인 절곡기 프로그래밍 소프트웨어입니다. 벤딩 시뮬레이션 모듈은 MAXFORM, AUTOFORM, PROFROM 과 같은 CINCINNATI의 CNC 절곡기 모델들의 오프라인 프로그래밍에 사용될 수 있습니다. 아래 링크를 클릭하여, 소개 데모를 다운로드 받으시기 바랍니다.
벤딩 시뮬레이션 모듈 - 소개 패키지
 15.3 MB

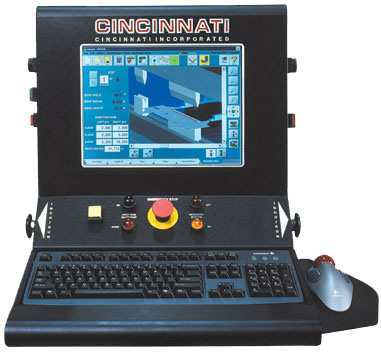

작업장 환경에 알맞도록 특별히 디자인되고 만들어진 AUTOFORM+ 및 MAXFORM 컨트롤러는 내구성이 강하고 견고하여 믿을 수 있습니다. 컴팩트한 디자인의 컨트롤러는 산업용 PC와 LCD 터치스크린 디스플레이로 구성됩니다.
15.1" 컬러 LCD 스크린은 XGA (1024 x 768) 해상도의 active matrix TFT 테크놀로지가 적용되어 밝고 선명한 화면을 제공합니다. 데이터를 입력하려면, 키 입력이나 버튼을 누르는 불편함 없이, 화면 상의 해당하는 부분을 손가락으로 눌러주면 됩니다. 만일 터치 스크린만으로 입력이 힘든 경우에는, 일반 키보드와 마우스를 이용하실 수도 있습니다.
AUTOFORM+ 및 MAXFORM 컨트롤러는 마이크로소프트 윈도우® 운영체제를 사용합니다. 결과적으로, 고객들은 기계 작동을 위해서 새로운 운영체제를 배워야할 필요가 없습니다. 윈도우는 다중의 암호 레벨이 있어서, 프로그램과 파일들을 보호할 수 있습니다.
컨트롤러는 내장되어 있는 네트워크 포트를 이용하여 쉽게 고객의 컴퓨터 네트워크에 접속할 수 있습니다. 이렇게 하면, 서버로부터 직접 프로그램들을 불러들여 오거나, 절곡기의 대용량 하드 디스크로 전송하실 수 있습니다. 다양한 USB 장비를 사용할 수 있는 유용한 USB 포트도 제공됩니다.
Model |
Dist. between housings-
In. |
Close Height - in. |
Stroke Length - in. |
Open Height - in. |
App. Speed - ipm. |
Forming Speed -
ipm. |
Return Speed - ipm. |
Motor - HP |
Domestic Shipping Weight - lbs |
| 60AF+4 |
54 |
9 |
8 |
17 |
270 |
1 - 120 |
1 - 290 |
15 |
9,350 |
| 90AF+6 |
78.5 |
7 |
8 |
15 |
380 |
1 - 120 |
1 - 405 |
25 |
14,300 |
| 90AF+8 |
102.5 |
7 |
8 |
15 |
380 |
1 - 120 |
1 - 405 |
25 |
16,800 |
| 90AF+10 |
126.5 |
7 |
8 |
15 |
380 |
1 - 120 |
1 - 405 |
25 |
19,300 |
| 135AF+6 |
78.3 |
7 |
8 |
15 |
290 |
1 - 80 |
1 - 270 |
25 |
15,800 |
| 135AF+8 |
102.8 |
7 |
8 |
15 |
290 |
1 - 80 |
1 - 270 |
25 |
18,000 |
| 135AF+10 |
126.3 |
7 |
8 |
15 |
290 |
1 - 80 |
1 - 270 |
25 |
20,800 |
| 135AF+12* |
150.3 |
7 |
8 |
15 |
290 |
1 - 80 |
1 - 270 |
25 |
24,800 |
| 175AF+6 |
78.8 |
7 |
10 |
17 |
260 |
1 - 65 |
1 - 290 |
25 |
19,500 |
| 175AF+8 |
102.8 |
7 |
10 |
17 |
260 |
1 - 65 |
1 - 290 |
25 |
22,000 |
| 175AF+10 |
126.8 |
7 |
10 |
17 |
260 |
1 - 65 |
1 - 290 |
25 |
25,500 |
| 175AF+12* |
150.8 |
7 |
10 |
17 |
260 |
1 - 65 |
1 - 290 |
25 |
30,000 |
| 230AF+6 |
78.5 |
7 |
10 |
17 |
230 |
1 - 45 |
1 - 250 |
25 |
23,500 |
| 230AF+8 |
102.5 |
7 |
10 |
17 |
230 |
1 - 45 |
1 - 250 |
25 |
26,300 |
| 230AF+10 |
126.5 |
7 |
10 |
17 |
230 |
1 - 45 |
1 - 250 |
25 |
30,200 |
| 230AF+12* |
150.5 |
7 |
10 |
17 |
230 |
1 - 45 |
1 - 250 |
25 |
34,500 |
| 350AF+8* |
102 |
8 |
10 |
18 |
155 |
1 - 30 |
1 - 135 |
25 |
35,300 |
| 350AF+10* |
126 |
8 |
10 |
18 |
155 |
1 - 30 |
1 - 135 |
25 |
39,600 |
| 350AF+12* |
150 |
8 |
10 |
18 |
155 |
1 - 30 |
1 - 135 |
25 |
45,000 |
| 350AF+14* |
174 |
8 |
10 |
18 |
155 |
1 - 30 |
1 - 135 |
25 |
53,300 |
* 바닥에 슬롯(slot)을 필요로 합니다. |
