SC 어플리케이션 및 프로세스
Short Cylce drawn arc stud welding

자료 제공 및 저작권자

쇼트 사이클 드로운 아크 스터드 용접

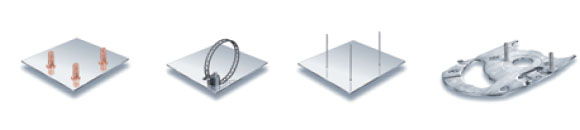

SC 스터드 용접의 어플리케이션:

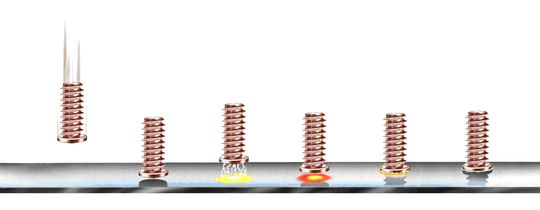

용접 순서:

• 용접 시퀸스는 높은 전류를 사용하여 짧은 시간 (≤ 100 msec)에 용접한다는 점 외에는 아크 스터드 용접(ARC)과 동일합니다.
• 이 방법은 12mm이하의 스터드 직경을 얇은 플레이트에 용접할 때에 적합합니다.
• 8mm까지는 주로 용접 풀(pool) 보호 없이 가공되기 때문에, 업셋 플랜지(upset flange)가 있는 스터드가 사용됩니다. 이렇게 하면, 비록 구멍들이 생기지만, 용접부위의 높은 인장강도를 얻을 수 있습니다.
• 직경 8mm 이상의 스터드의 경우에는, 쉴딩 가스를 사용해서 구멍이 생기는 것을 방지하여야 합니다.
