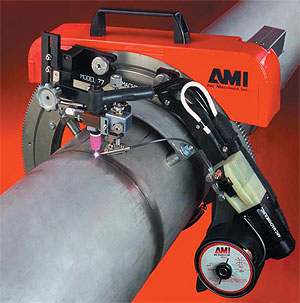

세 종류의 Model 77 (M-77) 시리즈 용접 헤드들은 기존의 Model 95을 보완한 디자인으로써, 얇은 두께의 파이프 및 튜브 용접 어플리케션을 위해서 사용되며, Model 95와 Model 15 용접 헤드의 중간 단계의 헤드입니다. M-77은 프로그래밍이 가능한 AVC와 오실레이터(Oscillator)가 필요 없는 와이어 피드(wire feed) 타입도 선택할 수 있습니다.

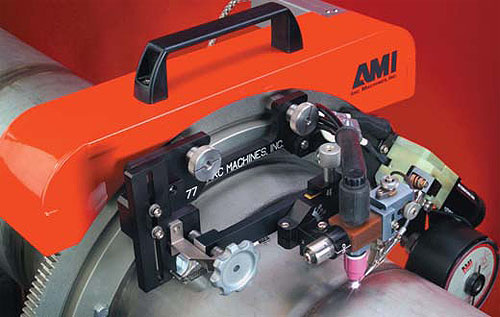

M-77은 모듈형의 토치 어셈블리(torch assembly)와 로터 어셈블리(rotor aseembly)로 구성됩니다. M-77 용접 헤드의 모듈형 구조는, 한 개의 토치 어셈블리와, 두 개 이상의 로터 어셈블리를 사용할 수 있도록 해서, 다양한 크기의 파이프와 튜브 종류를 경제적으로 가공할 수 있도록 해 줍니다.
M-77 모듈형 토치 어셈블리는 아래와 같은 M-77 시리즈의 어떠한 로터 어셈블리에든지 장착될 수 있습니다.
- 수동 아크 길이 컨트롤 (17.8mm 토치 높이 컨트롤)
- 수동 크로스-심(cross-seam) 조절 (25.4mm 이동거리)
- 통합형 가스 렌즈가 포함된 250 Amp 수냉식 토치
- 수직 와이어 피드 얼라인먼트
- 크로스-심(cross-seam) 와이어 피드 얼라인먼트
- 100 IPM (250 cm/min) 프로그래밍이 가능한 와이어 피드 (1kg 통합형 와이어 스풀 홀더)
- 다양한 파이프 직경에 따른 토치 포지션의 조절 (회전 링(rotating ring) 어셈블리를 이용)
|
