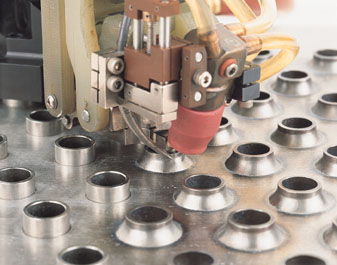

Arc Machines의 Model 6은 내구성이 좋은, 현장에서 이미 그 성능이 입증된 용접 헤드로써, GTAW 프로세스를 사용하여 튜브-튜브시트 간의 대량 용접에 적합합니다. Model 6는 특히 매우 짧은 시간 안에 장착과 탈착이 가능하여, 자동이 쉽고, 생산성이 높습니다. 토치는 공압 방식의 로케이팅 픽스쳐에 의해서 용접될 튜브 위에 자리잡게 됩니다. 버튼을 누름으로써, 로케이팅 픽스쳐가 용접될 튜브위로 정밀하게 위치를 설정합니다. "C" 및 "D" 토치 (필렛 용접용)들은 냉각장치(chill follower)가 포함된 스프링 방식의 토치입니다. 냉각장치(chill follower)는 용접될 튜브의 안쪽면에 위치하며, 전극봉의 반대방향에서 튜브 벽면에 접촉을 하고 있어서, 두께가 얇은 튜브 등의 경우에서 발생할 수 있는 관통(burn-through)을 최소화해 줍니다. 스프링이 장착된 토치의 메카니즘은 약간의 타원형을 이루는 오차에 무관하게 튜브의 모양을 완벽하게 따라가면서 용접할 수 있도록 해 줍니다.
- 내구성이 뛰어나고, 안정적인 200 amp 토치가 포함된 튜브-튜브시트간 용접 헤드
- 돌출형(projected), 플러시(flush, 돌출없음), 또는 함몰형(recessed) 튜브를 필러 와이어로 용접,
또는, 플러시(flush) 조인트의 퓨전용접
- 무제한 토치 회전
- 멀티패스(multi-pass) 용접을 멈춤없이 작업
- 튜브시트에 자체 서포트
- 오버헤드(overhead)를 포함한 어떠한 위치에서도 용접이 가능합니다.
- Arc Machines의 227, 및 415 전원 공급기들과 호환됩니다.
 |
 |
|
Model 6
|

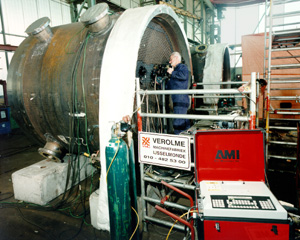

Model 6 튜브-튜브시트 간 용접 헤드가 소금 가공용
Cu-Ni 튜브시트를 용접하고 있는 모습 |
| |
 |
|

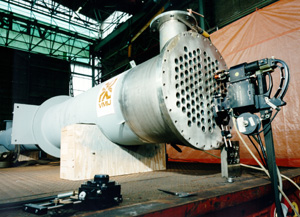

Model 6 용접 헤드를 탄소강 재질의 원자로에
튜브시트를 용접하고 있는 모습 |
|
|
